Apakah perbezaan antara helaian ACP dan panel ACP?

Apabila menentukan sistem panel untuk pelapisan, papan tdana atau pemasangan dalaman, arkitek dan pasukan perolehan kerap menemui syarat Helaian ACP and panel ACP . Walaupun kedua-dua singkatan berkongsi huruf yang sama, ia membawa implikasi berbeza yang bermakna untuk format produk, kaedah pengeluaran dan skop aplikasi. Memahami perbezaan ini penting sebelum memilih a Barisan Pengeluaran Panel Komposit Aluminium (ACP) A2 B1 PE Pelbagai fungsi , kerana barisan yang anda pilih mesti sepadan dengan kategori produk yang anda ingin keluarkan pada skala. Artikel ini menjelaskan istilah, menerangkan spesifikasi teknikal yang memisahkan kedua-dua bentuk produk dan menunjukkan cara peralatan pengeluaran moden -- termasuk talian gred A2 dan gred B1 yang tahan api - menangani kedua-dua pasaran secara serentak.

Menentukan Helaian ACP lwn Panel ACP: Perbezaan Teras

Dalam industri bahan binaan, Helaian ACP merujuk kepada bahan komposit mentah yang tidak diproses kerana ia keluar dari barisan pengeluaran -- gulungan berterusan atau papak potong rata yang terdiri daripada dua kulit aluminium yang diikat pada bahan teras (PE, mineral FR atau isian tidak mudah terbakar A2). Lembaran adalah bahan asas. An panel ACP , sebaliknya, ialah unit fabrikasi yang telah dipotong, dialihkan, dilipat dan dipasang dengan sistem pengembalian atau pembingkaian supaya ia boleh dipasang terus pada fasad bangunan atau substrat dalaman. Dalam bahasa pemerolehan praktikal, pembeli yang membeli untuk fabrikasi hiliran biasanya menyatakan "helaian ACP", manakala mereka yang membeli untuk unit dinding tirai siap pemasangan menyatakan "panel ACP."

Penggredan bahan teras adalah satu-satunya spesifikasi yang paling penting dalam kedua-dua bentuk produk. Lembaran teras PE standard membawa klasifikasi kebolehbakaran kelas C atau D di bawah EN 13501-1; ACP tahan api gred B1 mencapai kelas B atau lebih baik (kebolehbakaran terhad); dan ACP tidak mudah terbakar gred A2 mencapai kelas A2, bermakna bahan menyumbang bahan api yang boleh diabaikan dalam kebakaran. Keperluan kawal selia di kebanyakan pasaran Eropah, Timur Tengah dan Asia kini mewajibkan klasifikasi A2 atau B1 untuk pelapisan luaran di atas ketinggian bangunan tertentu, yang telah mendorong pelaburan yang besar dalam barisan pengeluaran ACP tahan api khusus.

Bagaimana Barisan Pengeluaran ACP Menjana Kedua-dua Borang Produk

A Barisan Pengeluaran Panel Komposit Aluminium (ACP) A2 B1 PE Pelbagai fungsi ialah peralatan huluan yang mencipta helaian asas. Ia menggabungkan pembuka gegelung kulit aluminium, stesen pra-rawatan, penyemperit teras (untuk PE atau sebatian yang diisi mineral), bahagian melamina/menekan, penghantar penyejuk dan sistem celahan dan potong-ke-panjang yang tepat. Dalam konfigurasi A2, penyemperit digantikan atau ditambah dengan stesen ikatan gulung untuk teras mineral tidak mudah terbakar yang telah dibuat, kerana bahan pengisi bukan organik tidak boleh diproses cair dengan cara yang sama seperti PE termoplastik.

Perkataan "berbilang fungsi" dalam nama peralatan menunjukkan bahawa satu barisan boleh bertukar antara bahan teras PE, B1 dan A2 dengan melaraskan unit penyuapan teras dan parameter suhu laminasi, dan bukannya memerlukan mesin yang berasingan sepenuhnya untuk setiap gred produk. Fleksibiliti ini penting secara komersial: pengeluar boleh menyediakan pasaran kawal selia yang berbeza -- daripada PE standard untuk papan tanda kepada A2 untuk pelapisan fasad bertingkat tinggi -- tanpa menduplikasi pelaburan modal.

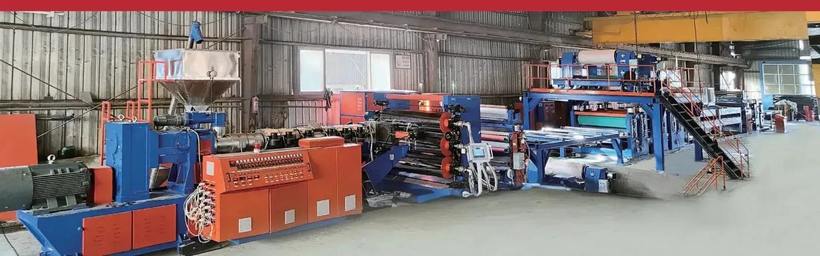

Barisan Pengeluaran Panel Komposit Aluminium A2 B1 PE pelbagai fungsi yang dikeluarkan oleh Zhangjiagang Hongyang Machinery Equipment Co., Ltd.

Garisan yang ditunjukkan di atas menyepadukan bahagian penyemperit/laminasi (kiri), bahagian penekan gulung dan pengikatan ketepatan (tengah), dan penghantar pemangkasan dan pelepasan (kanan). Susunan padat meminimumkan pengendalian bahan antara stesen, yang secara langsung meningkatkan konsistensi ikatan dan mengurangkan risiko penembusan antara laminar -- parameter kualiti kritikal untuk produk gred B1 dan gred A2 yang ditujukan untuk aplikasi fasad bertingkat tinggi.

Rajah Beranotasi 3D: Struktur Lapisan Lembaran ACP

Rajah isometrik di bawah menggambarkan susunan lapisan dalaman bagi kepingan komposit aluminium standard seperti yang dihasilkan oleh barisan pengeluaran ACP pelbagai fungsi. Memahami keratan rentas ini adalah asas untuk menghargai sebab klasifikasi kebakaran berbeza dengan ketara antara gred PE, B1 dan A2.

Keratan rentas isometrik di atas mendedahkan struktur tiga bahagian yang biasa kepada semua produk ACP: salutan permukaan atas (biasanya cat PVDF atau PE), dua kulit aluminium nipis dan bahan teras pusat. Teras ialah pembeza utama antara gred: teras PE standard adalah ringan dan fleksibel tetapi mudah terbakar, teras yang diisi mineral B1 mengandungi bahan tambahan kalis api yang memperlahankan pencucuhan, dan teras bukan organik A2 -- sebahagian besarnya terdiri daripada hidroksida mineral atau kalsium silikat -- tidak melepaskan gas mudah terbakar yang ketara apabila terdedah kepada nyalaan. Jumlah ketebalan 3 hingga 6 milimeter yang ditunjukkan adalah standard untuk produk gred fasad, dengan kepingan yang lebih tebal biasanya dikhaskan untuk aplikasi struktur atau berimpak tinggi. Lapisan salutan, walaupun hanya beberapa mikron tebal, menentukan kedua-dua ketahanan warna (salutan PVDF biasanya menjamin 10 tahun rintangan kapur) dan sumbangan awal kebolehbakaran pada permukaan panel. Menyedari struktur berlapis ini membantu pasukan perolehan bertanya soalan yang betul tentang tolok kulit, komposisi teras dan spesifikasi salutan apabila mendapatkan sumber daripada pengeluar barisan pengeluaran ACP.

Permintaan Pasaran Global: Pertumbuhan ACP Tahan Api A2 dan B1

Berikutan insiden kebakaran fasad utama di beberapa negara pada tahun 2010-an, agensi kawal selia di seluruh dunia telah mengetatkan keperluan kebolehbakaran pelapisan secara berperingkat. Akta Keselamatan Bangunan 2022 United Kingdom mewajibkan pelapisan kelas A2 untuk semua bangunan kediaman baharu melebihi 11 meter. Peraturan yang sama kini digunakan di Jerman (MBO Musterbauordnung, kelas A2 di atas 7 tingkat), UAE (Pekeliling Pertahanan Awam Dubai Bil. 7/2013), dan Australia (NCC 2022, Klausa C2D8). Anjakan kawal selia ini secara asasnya telah membentuk semula ekonomi pengeluaran ACP: permintaan untuk talian A2 dan B1 telah berkembang dengan ketara manakala kapasiti PE standard menghadapi peningkatan sekatan dalam segmen bertingkat tinggi.

Carta bar mendatar di atas menggambarkan anggaran komposisi pasaran ACP global mengikut gred tahan api pada 2024. Gred kalis api B1 memegang bahagian terbesar pada kira-kira 34% , didorong oleh penerimaan yang kukuh di Timur Tengah, Asia Tenggara dan Eropah Timur di mana kod bangunan telah dikemas kini tetapi mandat penuh A2 belum lagi universal. ACP gred A2 telah meningkat kepada kira-kira 28% bahagian -- peningkatan dramatik daripada bawah 10% sebelum 2017 -- kerana pasaran UK, Jerman dan Scandinavia menguatkuasakan keperluan tidak mudah terbakar. ACP teras PE standard mengekalkan bahagian 26%, sebahagian besarnya tertumpu dalam papan tanda, aplikasi dalaman dan pasaran di mana peraturan ketinggian fasad belum lagi memerlukan gred yang lebih tinggi. Sarang lebah aluminium dan produk komposit khusus menyumbang baki 12%, menyediakan fasad premium dan aplikasi bersebelahan aeroangkasa. Peralihan dalam pengagihan permintaan ini adalah sebab utama pengeluar peralatan ACP moden telah membangunkan talian pelbagai fungsi yang mampu bertukar antara mod pengeluaran PE, B1 dan A2 dalam satu platform.

Spesifikasi Teknikal: Talian ACP Pelbagai Fungsi Mesti Disampaikan

Barisan pengeluaran yang mendakwa mengendalikan gred A2, B1 dan PE secara serentak mesti memenuhi beberapa keperluan teknikal yang mendesak. Kekuatan ikatan antara kulit aluminium dan teras mestilah secara konsisten melebihi 120 N/25 mm (kekuatan pengelupasan setiap GB/T 17748 atau EN 1396) tanpa mengira jenis teras. Kelajuan talian untuk gred PE biasanya berjalan 8--15 m/min; Ikatan gulungan A2 mungkin berjalan lebih perlahan pada 4--8 m/min disebabkan oleh tekanan laminasi yang lebih tinggi yang diperlukan untuk mencapai lekatan yang mencukupi pada teras bukan organik. Kapasiti lebar biasanya berkisar antara 1,220 mm hingga 1,600 mm untuk menampung piawaian kepingan antarabangsa.

Kawalan ketebalan teras ialah satu lagi parameter kritikal: variasi melebihi -0.1 mm merentasi lebar helaian gred A2 menghasilkan kegelisahan permukaan yang boleh dilihat selepas pemasangan, terutamanya pada sistem panel format besar. Ini memerlukan kedua-dua penderia celah gulung ketepatan dan kawalan maklum balas masa nyata mesin laminating. Keseragaman suhu merentasi lebar pin laminasi mesti dipegang dalam lingkungan -3 darjah Celcius untuk kulit bersalut PVDF, kerana kecerunan suhu menyebabkan pengembangan haba berbeza yang mengakibatkan haluan atau pusingan.

Carta lajur di atas membandingkan julat kelajuan operasi biasa untuk mod pengeluaran PE, B1 dan A2 pada talian ACP berbilang fungsi. Pengeluaran PE standard mencapai kelajuan tertinggi (8--15 m/min) kerana penyemperitan dan ikatan termoplastik ialah proses berterusan yang dioptimumkan dengan baik yang bertolak ansur dengan pemprosesan yang lebih pantas. Gred kalis api B1 berjalan pada 6--12 m/min, kerana kelikatan yang lebih tinggi bagi sebatian PE berisi mineral memerlukan masa tinggal tambahan dalam nip laminasi untuk memastikan pembentukan ikatan pelekat penuh. Gred tidak mudah terbakar A2 memerlukan kelajuan yang paling perlahan (4--8 m/min) kerana ikatan gulung papak teras bukan organik tegar pada kulit aluminium memerlukan tekanan sentuhan tinggi yang mampan dan pengurusan suhu yang berhati-hati untuk mengelakkan penembusan pada antara muka pelekat. Pembekal peralatan yang menuntut kelajuan seragam merentas ketiga-tiga gred harus diminta untuk mendapatkan keputusan ujian kekuatan ikatan yang didokumenkan pada kelajuan yang dinilai, kerana daya pemprosesan dan kualiti dikaitkan secara langsung dalam kejuruteraan pelapis. Talian pelbagai fungsi yang benar-benar mengendalikan ketiga-tiga gred ialah pencapaian kejuruteraan yang ketara, bukan perubahan parameter yang mudah.

Perbandingan Radar: Atribut Prestasi Gred PE lwn B1 lwn A2

Memilih gred ACP yang betul melibatkan pengimbangan berbilang dimensi prestasi secara serentak. Rajah radar di bawah membandingkan gred PE, B1 dan A2 merentas enam atribut utama: keselamatan kebakaran, kecekapan berat, kerataan, kemudahan pemprosesan, daya saing kos dan julat pematuhan peraturan. Tiada gred tunggal mendapat markah tertinggi merentas semua paksi, itulah sebabnya pengeluar yang boleh menghasilkan ketiga-tiga gred dengan satu baris mempunyai kelebihan daya saing struktur.

Gambar radar radar dengan jelas menggambarkan bahawa ACP teras PE mendapat markah tertinggi pada kecekapan berat, kemudahan pemprosesan dan daya saing kos -- yang menerangkan penguasaan berterusannya dalam aplikasi dalaman, papan tanda dan bertingkat rendah di mana peraturan kebakaran membenarkannya. ACP gred A2 mendahului dengan tegas dalam julat pematuhan keselamatan kebakaran dan peraturan , menjadikannya spesifikasi pilihan untuk mana-mana projek yang dikawal oleh kod tidak mudah terbakar yang ketat. Produk gred B1 menduduki tempat tengah merentasi kebanyakan paksi, menawarkan keseimbangan prestasi kebakaran yang lebih baik berbanding PE standard dengan kebolehprosesan yang lebih baik dan kos yang lebih rendah berbanding A2. Skor kerataan digabungkan rapat antara B1 dan A2, mencerminkan keperluan laminasi ketepatan yang dikenakan oleh kedua-dua gred. Perbezaan pada kemudahan pemprosesan antara PE (95%) dan A2 (50%) menerangkan mengapa barisan pengeluaran pelbagai fungsi memerlukan kawalan yang lebih canggih apabila beralih kepada mod A2: kelajuan yang lebih perlahan, tekanan laminasi yang lebih tinggi dan toleransi suhu yang lebih ketat semuanya menuntut automasi dan penyepaduan sensor yang lebih maju daripada talian PE sahaja.

Trend Teknologi Barisan Pengeluaran: Penggunaan Kawalan Pintar

Peralihan paling ketara dalam kejuruteraan barisan pengeluaran ACP sepanjang dekad yang lalu ialah penyepaduan pemantauan digital dan sistem kawalan pintar. Talian ACP awal bergantung pada kawalan PLC parameter tetap; talian pelbagai fungsi moden menggabungkan pengukur ketebalan masa nyata (menggunakan penderia sinar laser atau beta), kawalan ketegangan merentas stesen buka gegelung kulit aluminium, peraturan suhu gelung tertutup bagi gulungan laminasi, dan pintu penolakan kualiti automatik. Keupayaan ini bukan peningkatan kosmetik -- ia secara langsung mempengaruhi konsistensi ikatan gred A2, yang jauh kurang memaafkan drift parameter berbanding pengeluaran PE.

Carta garisan mengesan penggunaan pantas sistem kawalan pintar dalam pemasangan talian ACP baharu dari 2015 hingga 2025. Hanya 10% daripada talian baharu yang dipasang pada 2015 menampilkan pemantauan proses digital gelung tertutup ; menjelang 2023 angka itu telah meningkat kepada 72%, dengan anggaran penembusan 2025 mencapai 85%. Pecutan ini didorong oleh tiga daya penumpuan: peningkatan keperluan kualiti pengeluaran gred A2, pengetatan piawaian kerataan dan penepian antarabangsa (seperti kitaran semakan GB/T 17748), dan kejatuhan kos penderiaan industri dan perkakasan PLC. Pengeluar yang melabur dalam rangkaian pelbagai fungsi hari ini hampir secara universal menyatakan kawalan tegangan servo, tolok ketebalan laser dan sistem HMI berasaskan resipi yang menyimpan set parameter khusus gred, membolehkan penukaran pantas dan boleh berulang antara mod pengeluaran PE, B1 dan A2. Talian yang masih bergantung pada pelarasan parameter manual berada pada kelemahan kualiti yang semakin meningkat apabila menghasilkan gred A2.

Zhangjiagang Hongyang Machinery Equipment Co., Ltd.: Keupayaan Teras

Zhangjiagang Hongyang Machinery Equipment Co., Ltd. ialah sebuah perusahaan nasional yang mengkhusus dalam R&D dan pembuatan peralatan pintar untuk bahan komposit logam, menyediakan penyelesaian sistematik untuk industri bahan binaan global. Sebagai unit penggubalan piawaian Panel Komposit Logam Tidak Mudah Terbakar untuk Hiasan Seni Bina dan ahli majlis tetap Persekutuan Bahan Binaan Cawangan Logam China, syarikat itu menduduki kedudukan yang diiktiraf dalam ekosistem piawaian industri.

Portfolio produk teras syarikat merangkumi tiga sistem teknologi utama: barisan pengeluaran panel komposit aluminium tahan api, mesin teras sarang lebah aluminium dan barisan pengeluaran panel komposit logam teras sarang lebah aluminium, dan barisan pengeluaran panel komposit logam tersuai pelbagai fungsi. Sistem ini secara kolektif meliputi 12 kategori barisan pengeluaran mewah, termasuk barisan bahan tahan api gred A2 dan B1, peralatan panel komposit logam teras aluminium 3D, dan rangkaian penuh platform pengeluaran siri sarang lebah aluminium.

Sijil paten di bawah -- paten ciptaan ZL 2016 1 0789112.9, diberikan pada Jun 2018 -- meliputi barisan pengeluaran dan proses pembuatan panel komposit logam pelbagai fungsi syarikat, yang dibangunkan oleh pencipta Zhu Peng dan Zhu Liangcai. Paten ini mencerminkan penghalusan kejuruteraan proprietari yang membenarkan satu barisan mengendalikan julat bahan teras yang diperlukan untuk gred pengeluaran A2, B1 dan PE.

Sijil Paten Ciptaan No. ZL 2016 1 0789112.9 -- Barisan Pengeluaran Panel Komposit Logam Pelbagai Fungsi dan Proses, diberikan Jun 2018.

Senario Aplikasi: Di mana Helaian ACP vs Spesifikasi Panel Penting

Perbezaan helaian berbanding panel bukan semata-mata akademik -- ia mempunyai implikasi perolehan langsung, logistik dan kawalan kualiti. Apabila kedai fabrikasi membeli helaian ACP daripada pengeluar atau pengedar barisan pengeluaran, mereka menerima papak rata (biasanya 1,220 mm x 2,440 mm atau lebar gulungan berterusan sehingga 1,600 mm) yang kemudiannya akan dihalakan, dilipat dan dirangka menggunakan mesin penghalaan CNC dan menekan brek. Toleransi kerataan helaian, kekuatan pengelupasan dan kehomogenan teras menentukan seberapa tepat sudut panel yang difabrikasi boleh dibentuk dan sejauh mana permukaan akan kekal licin selepas penghalaan CNC mengalihkan kira-kira 2/3 daripada kedalaman teras pada garisan kembali.

Untuk kontraktor dinding tirai yang menentukan panel ACP, geometri panel siap -- kedalaman kembali, dimensi muka, jejari sudut, corak lubang pengikat -- mesti mematuhi lukisan kedai projek. Dalam konteks ini, kerataan panel selepas fabrikasi (haluan pasca penghalaan) dan kestabilan dimensi jangka panjangnya di bawah kitaran haba adalah kebimbangan utama. Helaian gred A2 yang menggunakan teras mineral berketumpatan tinggi mempunyai pekali pengembangan terma yang lebih rendah daripada kepingan teras PE (kira-kira 21 x 10^-6/K untuk teras PE berbanding 17 x 10^-6/K untuk mineral A2), yang bermaksud panel A2 yang direka mempamerkan pergerakan terma yang kurang dalam perkhidmatan -- manfaat ketara untuk sistem toleransi bersama panel besar.

Soalan Lazim
